施耐德变频器无显示故障诊断与维修指南

一、故障现象描述
施耐德变频器上电后操作面板无任何显示，黑屏，且所有指示灯不亮。该故障表明变频器内部供电或控制核心电路存在异常，需立即停机检查。

二、可能原因分析

1. 输入电源问题：三相/单相电源缺相、电压过低或保险丝熔断。
2. 开关电源故障：内部开关电源模块损坏，无法为控制板提供5V/24V直流电。
3. 主控板故障：CPU、晶振或存储芯片损坏，导致系统无法启动。
4. 显示面板连接故障：排线松动、氧化或面板本身损坏。
5. 直流母线异常：母线电容老化、短路或充电电阻烧毁。
6. 环境因素：潮湿、粉尘导致电路板短路或腐蚀。

三、维修步骤与操作规范
⚠ 安全提示：维修前必须切断电源，等待母线电容放电完毕（通常5-10分钟），并用万用表确认无残压。

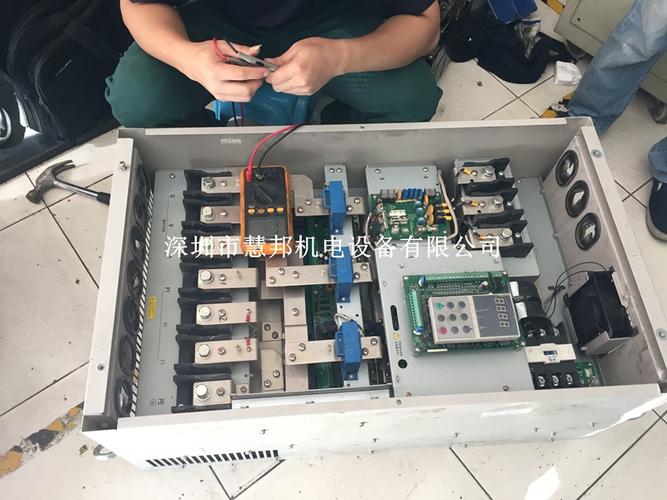

步骤1：外观检查

• 检查变频器外壳有无烧焦、变形。

• 打开盖板，观察内部有无明显爆裂元件、烧痕或异味。

步骤2：输入电源检测

• 用万用表测量进线端子L1/L2/L3（或L/N）电压是否正常。

• 检查输入保险丝、断路器是否导通。若熔断，需查明原因后更换同规格保险丝。

步骤3：开关电源检测

• 上电后测量开关电源输出端（通常为5V、±15V、24V）电压是否正常。

• 若输出为零，检查开关管、PWM控制芯片、反馈光耦及高频变压器。常见故障为开关管击穿、启动电阻开路或电解电容鼓包。

• 替换损坏元件后，需空载测试输出电压稳定方可接入负载。

步骤4：主控板与显示面板检查

• 重新插拔显示面板排线，清洁金手指，排除接触不良。

• 测量主控板供电电压，检查复位电路、晶振是否起振。

• 若主控板损坏，建议更换同型号主板（需匹配程序版本）。

步骤5：直流母线及电容检测

• 测量母线电压（P+、N-），若异常偏低，检查充电电阻、接触器及电容容量。

• 用万用表电阻档为电容放电，若电容无充放电现象则已失效，需更换同规格电容。

步骤6：上电测试

• 维修完成后，先不接负载，上电观察显示是否正常，有无报警代码。

• 测量输出电压三相平衡度，带轻载试运行，监测电流和温度。

四、预防性维护建议

1. 定期清理变频器内部灰尘，保持散热良好。
2. 每半年检查一次输入/输出端子紧固情况，测量母线电容容量。
3. 控制柜内加装防潮加热器或空调，避免凝露。
4. 记录变频器运行参数和故障历史，便于提前预警。
5. 雷雨季节前检查接地和浪涌保护器状态。

五、注意事项

• 非专业人员请勿拆卸变频器，内部有高压电容，存在触电危险。
• 更换元件时务必使用同型号或更高规格的工业级器件。
• 维修后需进行绝缘耐压测试（按厂家标准），确保安全。
• 若故障涉及主板程序或参数丢失，需联系施耐德授权服务商进行恢复。

施耐德变频器无显示故障多由开关电源或主控板供电异常引起，通过系统化的电源检测与元件排查，可快速定位并修复。规范的维修流程和预防性维护能有效降低此类故障发生率，保障设备稳定运行。
